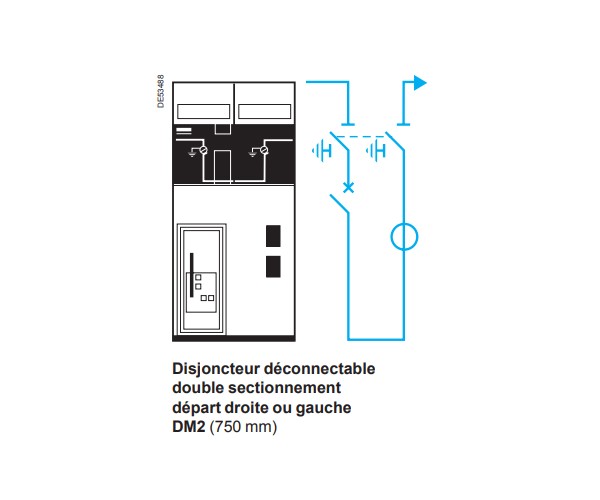

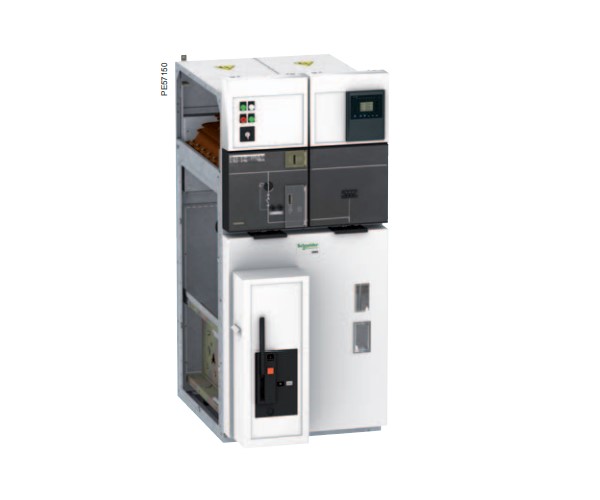

CELLULE DISJONCTEUR DOUBLE SECTIONEMENT DM2 36KV
❖ 1 jeu de barres tripolaire 630A
❖ 1 sectionneur et sectionneur de mise à la terre 630 A avec commande manuelle Contacts auxiliaires (2O+ 2 F) pour sectionneur Contacts auxiliaires (1O+ 1 F) pour sectionneur de mise à la terre
❖ 1 Disjoncteur fixe 630A à coupure dans gaz SF6 à commande motorisée
• Contacts auxiliaires (4O+ 4 F)
• Compteur de manœuvre
• Motoréducteur 48VCC
• Bobine d’ouverture 48VCC • Bobine de fermeture 48VCC
• 3 Transformateurs de courant à
Double primaire, double secondaire pour mesure et protection - Précision Primaire : 7.5 - 15 VA cl 0.5 - Précision secondaire : 2,5 - 5 VA 5P20 Rapport 30–60/5–5A pour une puissance totale de 3130 KVA.
❖ Verrouillage fonctionnel (Entre le sectionneur, Disjoncteur, sectionneur de terre et la porte)
❖ 1 élément chauffant 150W –220 AC Caisson de contrôle comporte :
Borniers de raccordement BT
02 disjoncteurs BT 6A 2P à courant continu 02 boites d’essai courant
❖ 01 relais numérique de mesure et protection SEPAM S20
