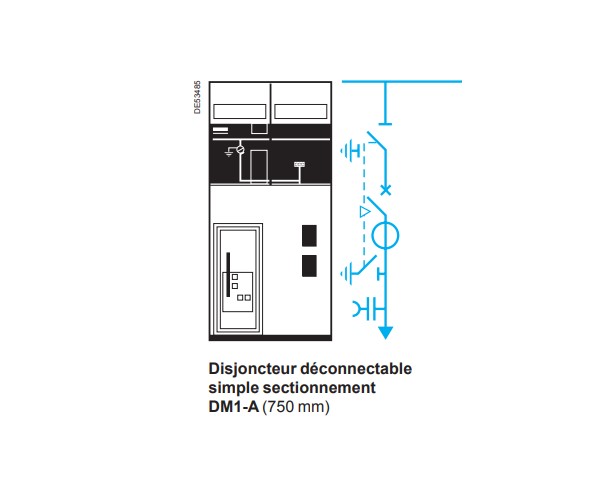

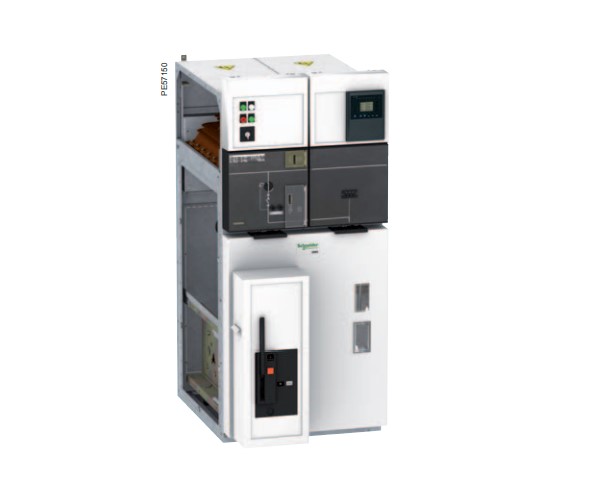

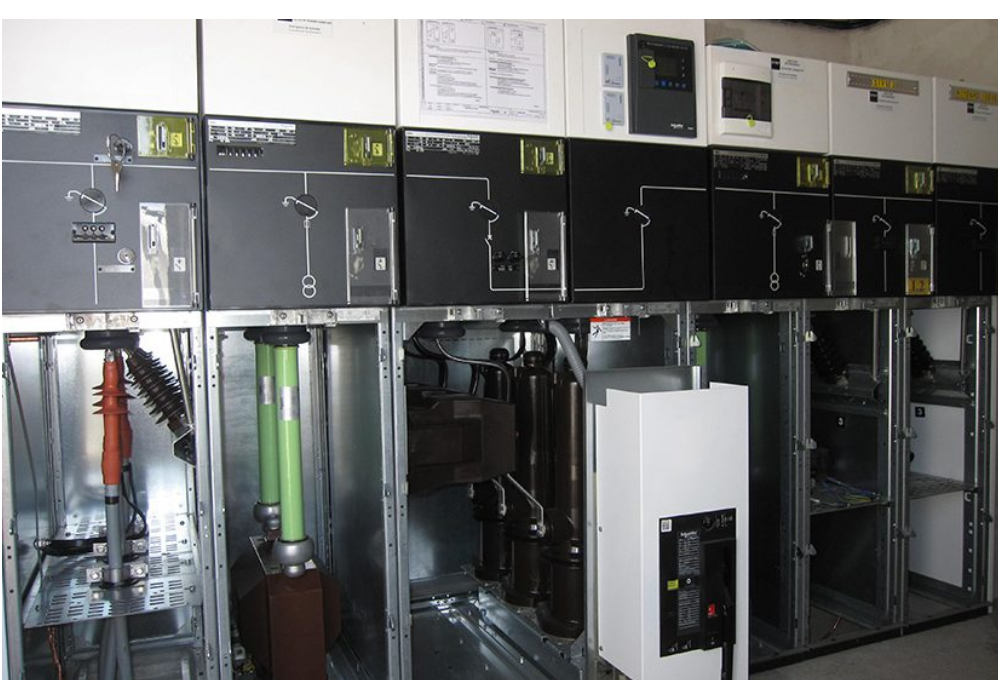

CELLULES DISJONCTEUR SIMPLE SECTIONEMENT DM1-A POUR DEPART SOUS STATION

❖1 jeu de barres tripolaire 630A

❖1 sectionneur et sectionneur de mise à la terre 630 A avec commande manuelle Contacts auxiliaires (2O+ 2 F) pour sectionneur Contacts auxiliaires (1O+ 1 F) pour sectionneur de mise à la terre

❖1 Disjoncteur fixe 630A à coupure dans gaz SF6 à commande motorisée • Contacts auxiliaires (4O+ 4 F) • Compteur de manœuvre • Motoréducteur 48VCC • Bobine d’ouverture 48VCC • Bobine de fermeture 48VCC • 3 transformateurs de courant de type LPCT pour la protection • Précision : 5P250 • Rapport 5 à 1250A/22.5mV.

❖ Verrouillage fonctionnel Entre le sectionneur, disjoncteur, sectionneur de terre et la porte de la cellule

❖ Verrouillage avec serrures entre le disjoncteur HTA et la cellule transformateur en aval

. ❖ Verrouillage C4

 ❖ 01 élément chauffant 150W –220 AC

  ❖ Caisson de contrôle comporte :

   Bornier de raccordement BT

   02 disjoncteurs BT 6A 2P à courant continu.

01 relais numérique de mesure et protection SEPAM T20 Le relais est équipé d’un module qui a 10 entrées et 4 sorties et assurant les fonctions suivantes : Protection et commande : 50/51, 50N/51N, 50G/51G, 46, 30,79 Mesure : Courant de phase I1, I2, I3, courant résiduel I0 Courant moyen I1, I2, I3, maxi mètre courants.
